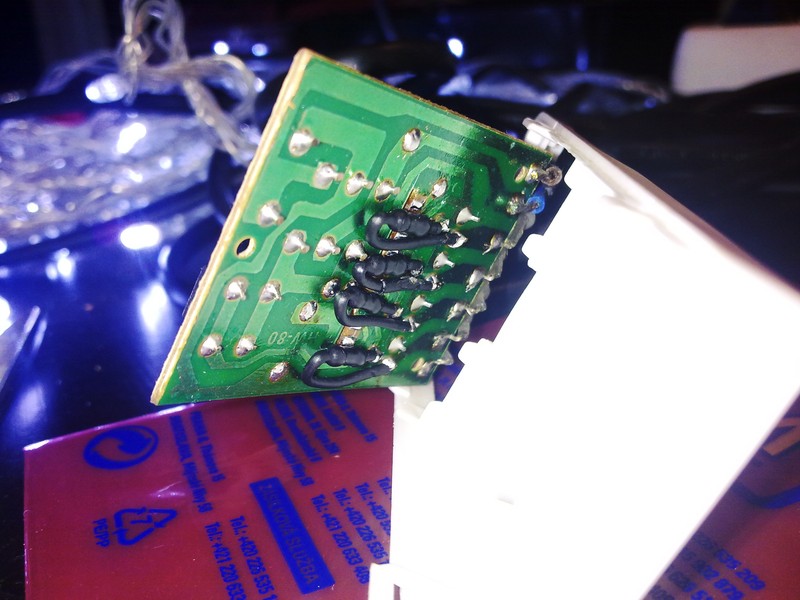

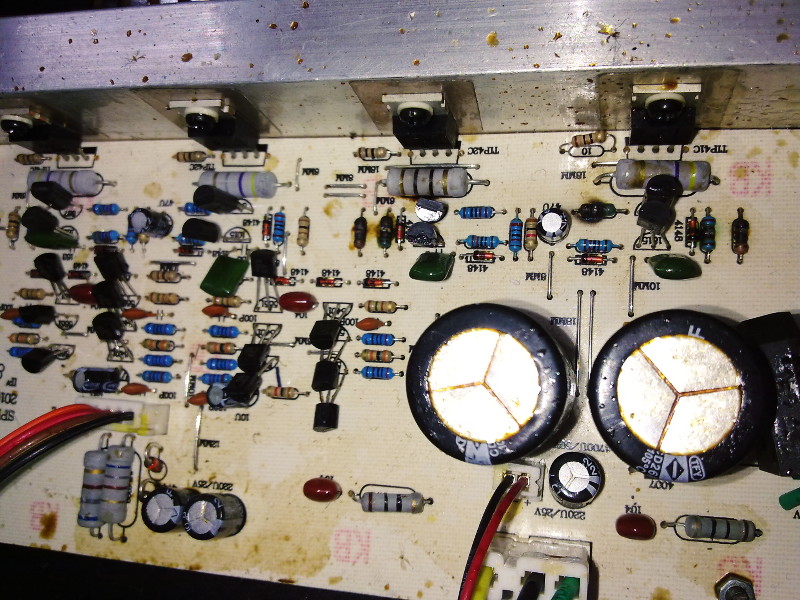

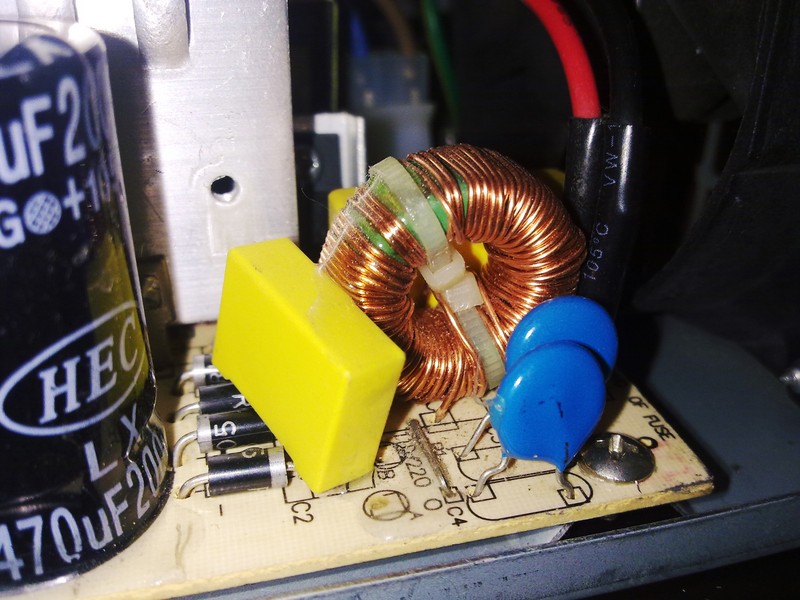

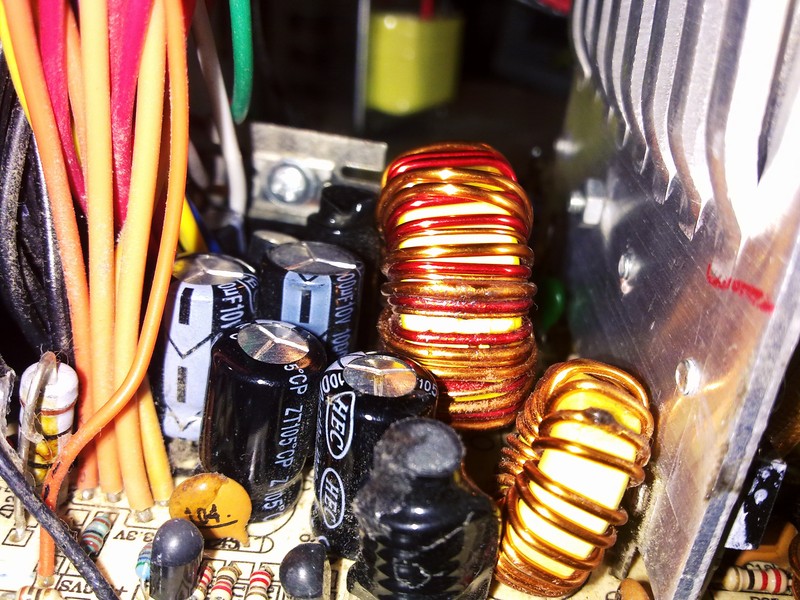

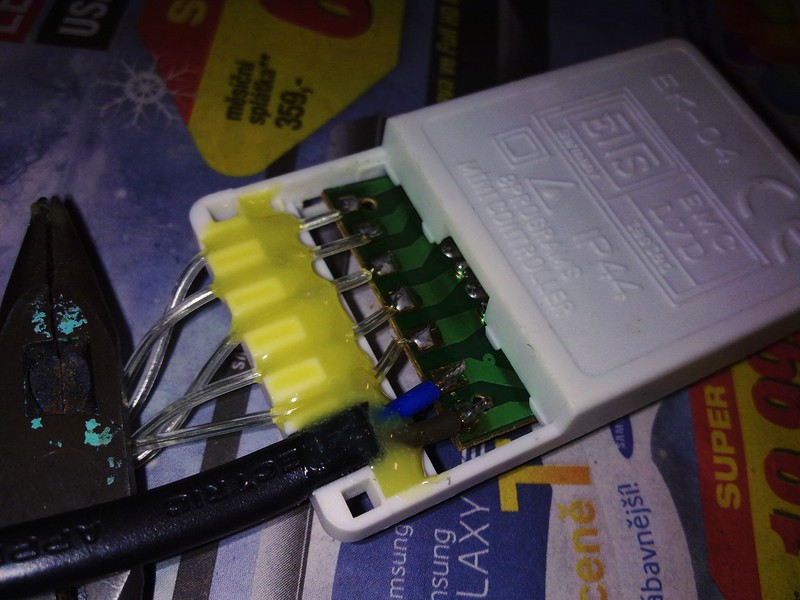

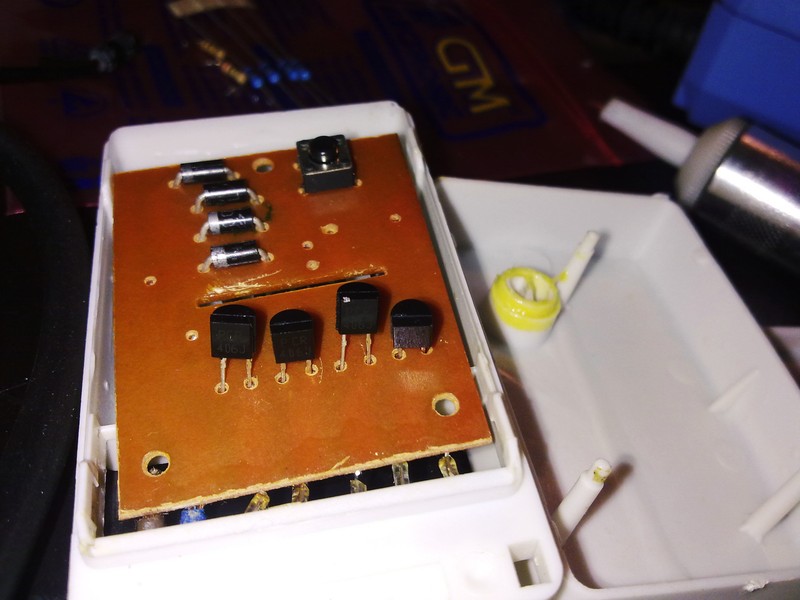

..uvnitř vskutku poklad, vzhled osazení je ryzí šílenství, použité součástky na hranici tolerancí a bonus – spousta „lepidla“ z tavné pistole..

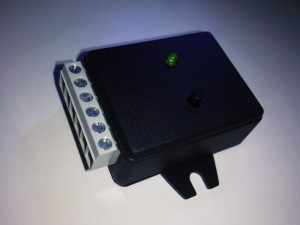

• postaveno na io 555
• napájecí napětí 12-35V
• vlastní odběr pár mA
• ochrana proti šumu na tlačítku
• tlačítko na krabičce, kontakt na další
• relé 250V/5A
• LED signalizace
• design bez dps
• (zalité)

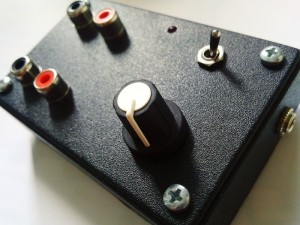

• analog DNR
• napájecí napětí 12-35V
• potlačení šumu 10-14dB
• vstupní napětí 1V
• postaveno na LM1894, který se již u nás nedá koupit

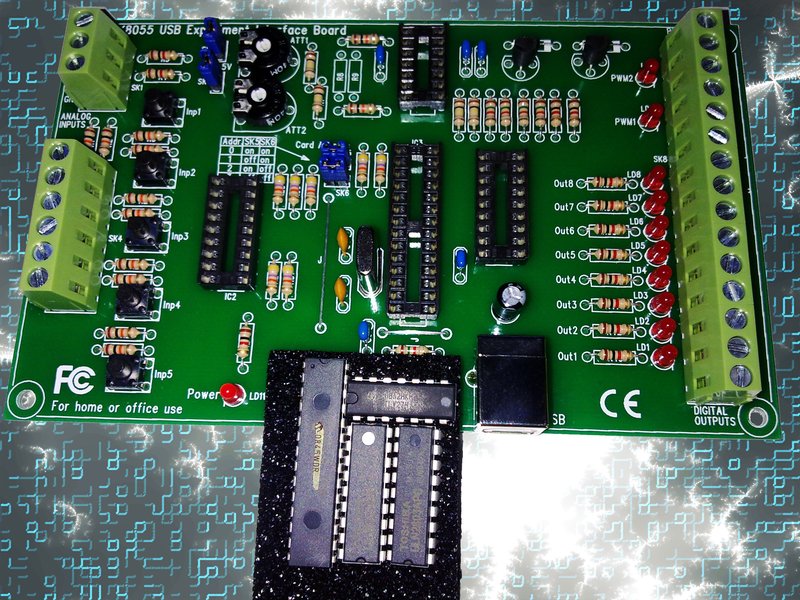

USB interface Velleman

zatím malá ochutnávka této lahody, bude to na delší vyprávění 😀

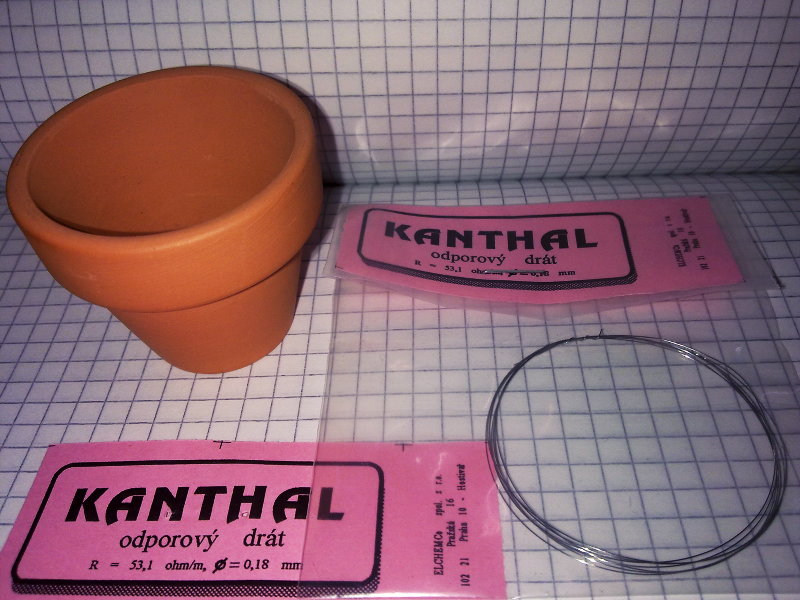

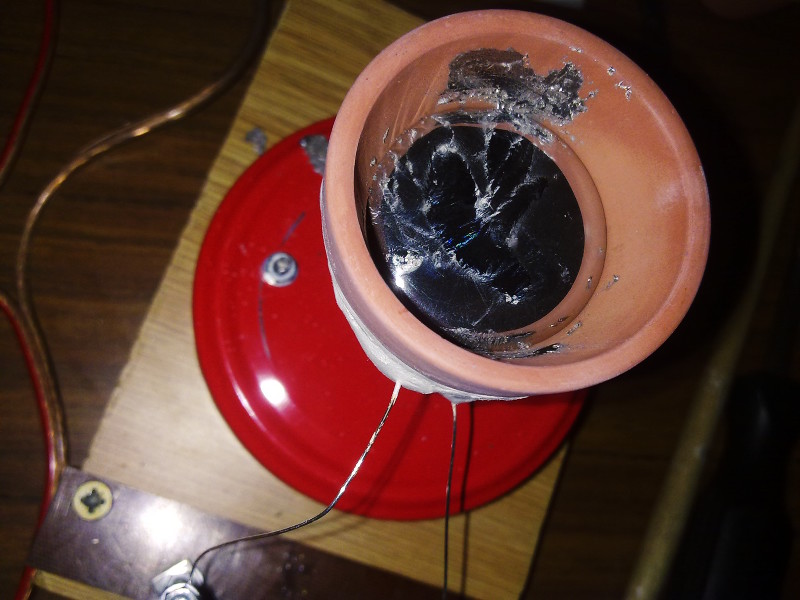

Malá jednoduchá pec z 5cm květináčku na cínování lakovaných vodičů

Odporový drát jsem přeložil napůl a zatočil, po této úpravě měl odpor cca 13R, konce jsou spojeny s měděnými vývody železným nýtem.

K napájení jsem použil 24V transformátor, jeho napětí pod touto zátěží pokleslo na 22V, čili podle P=U²/R má pec výkon 37W 😀

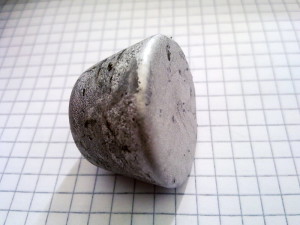

Slitek na obrázku váží 130g, roztavit ho trvá několik minut.
